Eke Irin Trunion Ball àtọwọdá -FLANGE

Awọn iṣiro ti ile-iṣẹ Guocheng Valve Group Co., Ltd.LTD. jẹ ọkan ninu awọn olupilẹṣẹ China FORGED TRUNNION BALL VALVE, kaabọ si osunwon osunwon FORGED TRUNNION BALL valve lati ile-iṣẹ wa.

FORGEED TRUNNION Bọọlu àtọwọdá

Àtọwọdá bọọlu trunnion ni a lo lati ge kuro tabi so awọn media pọ ni oriṣiriṣi Class150 ~ Class2500. Awọn falifu ti a ṣe ti awọn ohun elo ti o yatọ ni o dara fun ọpọlọpọ awọn media bii omi, nya, epo, gaasi olomi, gaasi adayeba, gaasi eedu, nitric acid, oxidizer, urea ati bbl Awọn ipo awakọ pẹlu iṣẹ afọwọṣe ati iṣẹ ina. Awọn opin asopọ le jẹ flange tabi apọju alurinmorin.

Awọn ẹya ara ẹrọ igbekale

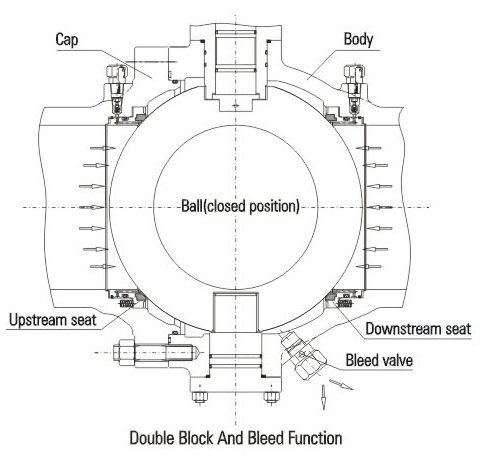

1. Idina meji Ati Ẹjẹ (DBB)
Nigbati àtọwọdá ti wa ni pipade ati pe iho aarin ti di ofo nipasẹ àtọwọdá itusilẹ, awọn ijoko oke ati isalẹ yoo ṣe idiwọ ito ni ominira ni ẹnu-ọna ati iṣan lati mọ iṣẹ ilọpo meji. Iṣẹ miiran ti ẹrọ idasilẹ ni pe ijoko àtọwọdá le ṣayẹwo ti jijo eyikeyi ba wa lakoko idanwo naa. Ni afikun, awọn ohun idogo inu ara ni a le wẹ ati ki o gba silẹ nipasẹ ẹrọ idasilẹ lati dinku ibajẹ si ijoko nipasẹ awọn aimọ ni alabọde.

2. Low Ṣiṣẹ Torque
Bọọlu opo gigun ti epo trunni gba ilana bọọlu trunnion ati ijoko àtọwọdá lilefoofo, ki o le ṣaṣeyọri iyipo kekere labẹ titẹ iṣẹ. O nlo PTFE-lubricating ti ara ẹni ati gbigbe gbigbe lati dinku olùsọdipúpọ edekoyede si ti o kere julọ ni apapo pẹlu kikankikan giga ati gigo fineness giga.

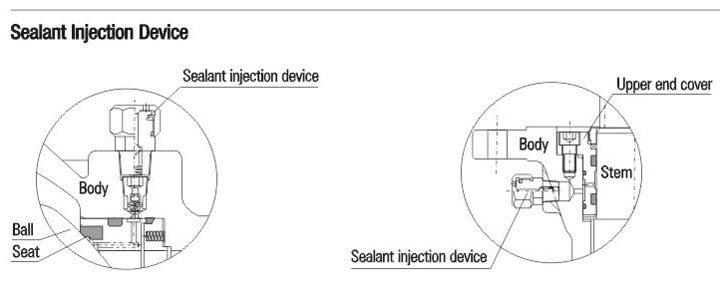

3. Ohun elo Igbẹhin pajawiri
Awọn falifu bọọlu pẹlu iwọn ila opin diẹ sii ju tabi dogba si 6 ″ (DN150) ni gbogbo wọn ṣe apẹrẹ pẹlu ẹrọ abẹrẹ sealant lori yio ati ijoko. Nigbati oruka ijoko tabi yio O oruka ba bajẹ nitori ijamba, abẹrẹ ti o baamu le jẹ itasi nipasẹ ẹrọ abẹrẹ sealant lati yago fun jijo alabọde lori oruka ijoko ati yio. Ti o ba jẹ dandan, eto ifasilẹ iranlọwọ le ṣee lo fun fifọ ati lubricating ijoko lati ṣetọju mimọ rẹ.

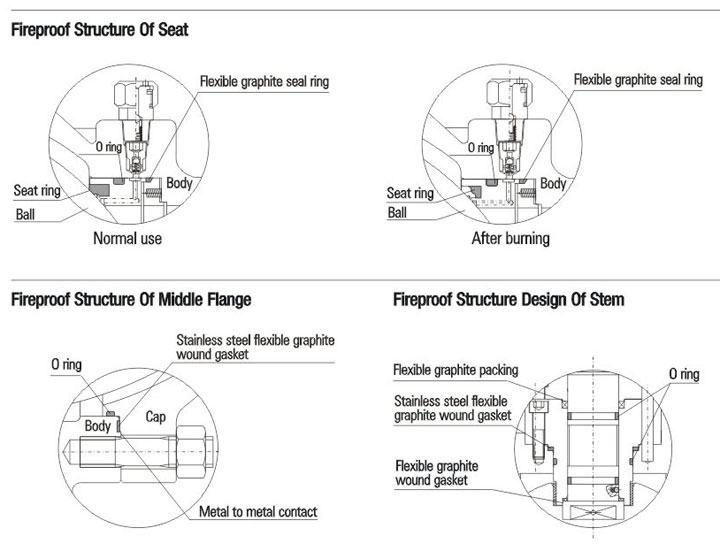

4. Fireproof Be Design
Ni irú ti ina nigba lilo ti àtọwọdá, awọn ijoko oruka, stem O oruka ati arin flange O oruka ṣe ti PTFE, roba tabi awọn miiran ti kii-irin ohun elo yoo wa ni decomposed tabi bajẹ labẹ ga otutu. Labẹ titẹ ti awọn alabọde awọn rogodo àtọwọdá yoo Titari awọn ijoko idaduro nyara si ọna awọn rogodo lati ṣe awọn irin asiwaju oruka kan si awọn rogodo ati ki o dagba awọn iranlọwọ irin to irin lilẹ be, eyi ti o le fe ni sakoso àtọwọdá jijo. Apẹrẹ eto ina ti ina ti trunnion pipeline ball valve ni ibamu si awọn ibeere ni API 607, API 6FA, BS 7655 ati awọn iṣedede miiran.

5. Anti-aimi Be
A ti pese àtọwọdá bọọlu pẹlu eto anti-aimi ati gba ẹrọ itusilẹ ina aimi lati ṣe ikanni aimi taara laarin bọọlu ati ara tabi ṣe ikanni aimi laarin bọọlu ati ara nipasẹ igi naa, lati le ṣe idasilẹ ina aimi ti a ṣe jade si ija lakoko ṣiṣi ati pipade ti bọọlu ati ijoko nipasẹ opo gigun ti epo, yago fun ina tabi bugbamu ti o le fa nipasẹ ina aimi ati aabo eto aabo.
6. Gbẹkẹle ijoko lilẹ be
Lilẹ ijoko jẹ imuse nipasẹ awọn idaduro ijoko lilefoofo meji. Wọn le leefofo loju omi ni axially lati dina omi, pẹlu ifasilẹ rogodo ati didimu ara. Awọn kekere titẹ lilẹ ti àtọwọdá ijoko ti wa ni mo daju nipa orisun omi aso-tightening. Ni afikun, awọn piston ipa ti àtọwọdá ijoko ni desinde ni idi, eyi ti o mọ ga titẹ lilẹ nipasẹ awọn titẹ ti awọn alabọde ara. Awọn iru meji ti o tẹle ti edidi bọọlu le ṣee ṣe.
7. Lilẹ ẹyọkan (Iderun Ipa aifọwọyi Ni Aarin Aarin ti Àtọwọdá)
Ni gbogbogbo, eto idalẹmọ ẹyọkan ni a lo, iyẹn ni pe, edidi oke nikan wa. Bi awọn orisun omi ominira ti kojọpọ si oke ati isalẹ awọn ijoko lilẹ ti wa ni lilo, awọn lori-titẹ inu àtọwọdá iho le bori awọn ami-tightening ipa ti awọn orisun omi, ki bi lati ṣe awọn ijoko Tu lati awọn rogodo ati ki o mọ laifọwọyi titẹ iderun si ọna ibosile apa.

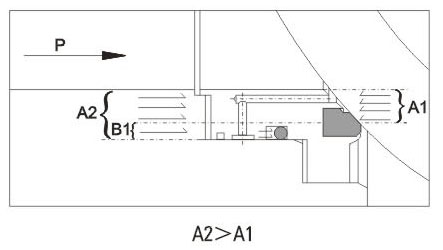

Apa oke: Nigbati ijoko ba n gbe axially lẹgbẹẹ àtọwọdá, titẹ P ti o ṣiṣẹ lori apa oke (agbawọle) ṣe agbejade agbara iyipada lori A1. Bi A2 ti ga ju A1, A2-A1 = B1, agbara lori B1 yoo Titari ijoko si rogodo ati ki o mọ lilẹ ṣinṣin ti apa oke.

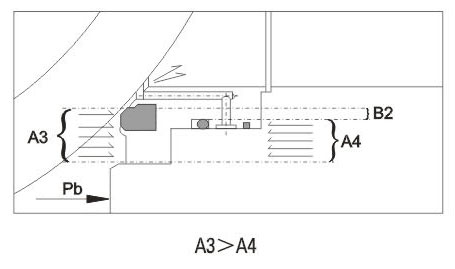

Apa isalẹ: Ni kete ti titẹ Pb inu iho àtọwọdá naa pọ si, agbara ti o ṣiṣẹ lori A3 ga ju iyẹn lọ lori A4. Gẹgẹbi A3-A4 = B2, iyatọ titẹ lori B2 yoo bori agbara orisun omi lati ṣe igbasilẹ ijoko lati inu rogodo ati ki o mọ iderun titẹ ti iho valve si apa isalẹ. Lẹhinna, ijoko ati bọọlu yoo jẹ edidi lẹẹkansi iṣẹ orisun omi.

8. Idi meji (Piston ilọpo meji)
Bọọlu opo gigun ti epo trunnion le jẹ apẹrẹ pẹlu ọna idalẹnu meji ṣaaju ati lẹhin bọọlu fun diẹ ninu awọn ipo iṣẹ pataki ati awọn ibeere olumulo. O ni ipa piston meji. Labẹ deede majemu, awọn àtọwọdá gbogbo adopts jc lilẹ. Nigbati idii ijoko akọkọ ti bajẹ ati fa jijo. Awọn Atẹle ijoko le mu awọn iṣẹ ti lilẹ ki o si mu awọn lilẹ dede.

Ijoko adopts ni idapo be. Igbẹhin akọkọ jẹ irin to irin asiwaju. Awọn Atẹle asiwaju jẹ fluorine roba O oruka ti o le rii daju awọn rogodo àtọwọdá de o ti nkuta ipele sealinge. Nigbati iyatọ titẹ ba kere pupọ, ijoko lilẹ yoo tẹ bọọlu nipasẹ iṣẹ orisun omi lati mọ lilẹ akọkọ. Nigbati iyatọ titẹ ba dide, agbara lilẹ ti ijoko ati ara yoo pọ si ni ibamu ki o le di ijoko ati bọọlu ni wiwọ ati rii daju iṣẹ lilẹ to dara.

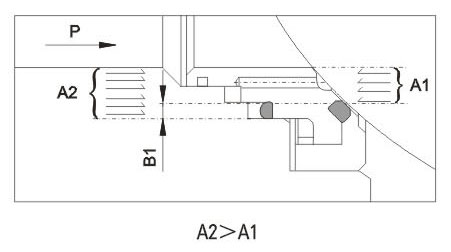

Lidi akọkọ: Upstream. Nigbati iyatọ titẹ ba wa ni isalẹ tabi ko si iyatọ titẹ, ijoko lilefoofo yoo gbe axially lẹgbẹẹ àtọwọdá labẹ iṣẹ orisun omi ati titari ijoko naa si ọna rogodo lati tọju lilẹ ṣinṣin. Nigbati titẹ paipu P pọ si, agbara ti o ṣiṣẹ lori agbegbe A2 ti ijoko àtọwọdá jẹ ti o ga ju agbara ti o ṣiṣẹ lori agbegbe A1, A2-A1 = B1. Nitorinaa, agbara ti o wa lori B1 yoo Titari ijoko si ọna bọọlu ati ki o mọ lilẹ mimu ti apakan oke.

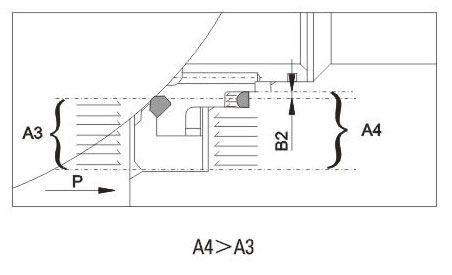

Atẹle lilẹ: ibosile. Nigbati iyatọ titẹ ba wa ni isalẹ tabi ko si iyatọ titẹ, ijoko lilefoofo yoo gbe axially lẹgbẹẹ àtọwọdá labẹ iṣẹ orisun omi ati titari ijoko naa si ọna rogodo lati tọju lilẹ ṣinṣin. Nigbati titẹ iho valve ba pọ si, agbara ti o ṣiṣẹ lori agbegbe A4 ti ijoko àtọwọdá ga ju agbara ti a ṣiṣẹ lori agbegbe A3, A4-A3 = B1. Nitorinaa, agbara ti o wa lori B1 yoo Titari ijoko si ọna bọọlu ati ki o mọ lilẹ mimu ti apakan oke.

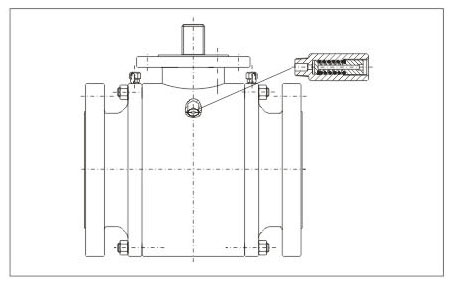

9. Aabo Relief Device
Bi awọn rogodo àtọwọdá ti a ṣe pẹlu awọn to ti ni ilọsiwaju jc ati Atẹle lilẹ ti o ni ė pisitini ipa, ati awọn arin iho ko le mọ laifọwọyi titẹ iderun, awọn ailewu iderun àtọwọdá gbọdọ wa ni sori ẹrọ lori ara ni ibere lati se awọn ewu ti lori-titẹ ibaje inu awọn àtọwọdá iho ti o le waye nitori awọn gbona imugboroosi ti alabọde. Awọn asopọ ti awọn ailewu iderun àtọwọdá ni gbogbo NPT1/2. Ojuami miiran lati ṣe akiyesi ni pe alabọde ti àtọwọdá iderun aabo ti wa ni idasilẹ taara sinu bugbamu. Ti ko ba gba laaye gbigba agbara taara si oju-aye, a daba pe àtọwọdá bọọlu pẹlu eto pataki ti iderun titẹ laifọwọyi si ọna ṣiṣan oke yẹ ki o lo. Tọkasi awọn wọnyi fun awọn alaye. Jọwọ tọkasi ni aṣẹ ti o ko ba nilo àtọwọdá iderun aabo tabi ti o ba fẹ lati lo àtọwọdá bọọlu pẹlu eto pataki ti iderun titẹ laifọwọyi si ọna ṣiṣan oke.

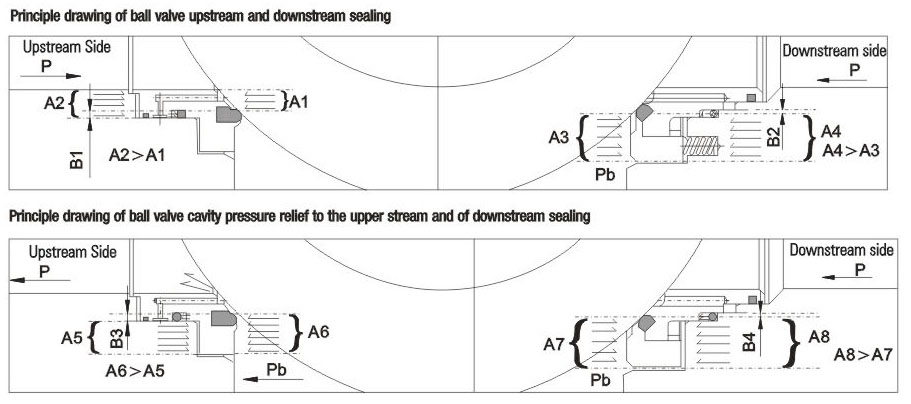

10. Eto Agbepọ ti Iderun Ipa Aifọwọyi Si ọna Oke ṣiṣan
Bi a ti ṣe apẹrẹ valve ti o ni ilọsiwaju ti o ni ilọsiwaju ti o ni ilọsiwaju akọkọ ati ipari ti o ni ipa piston meji, ati pe aaye arin ko le mọ iderun titẹ laifọwọyi, a ṣe iṣeduro valve rogodo pẹlu eto pataki lati pade ibeere ti iderun titẹ laifọwọyi ati rii daju pe ko si idoti si ayika. Ninu eto naa, ṣiṣan oke gba lilẹ akọkọ ati ṣiṣan isalẹ gba ifasilẹ akọkọ ati atẹle. Nigba ti rogodo ba ti wa ni pipade, titẹ ninu iho àtọwọdá le mọ iderun titẹ laifọwọyi si ṣiṣan oke, ki o le yago fun ewu ti o ṣẹlẹ nipasẹ titẹ iho. Nigbati ijoko akọkọ ba bajẹ ti o n jo, ijoko keji le tun ṣe iṣẹ ti lilẹ. Ṣugbọn akiyesi pataki ni a gbọdọ san si itọsọna sisan ti àtọwọdá rogodo. Lakoko fifi sori ẹrọ, ṣe akiyesi awọn itọsọna oke ati isalẹ. Tọkasi awọn iyaworan wọnyi fun ipilẹ lilẹ ti àtọwọdá pẹlu eto pataki.

11. Fẹ-jade Ẹri yio
Awọn yio sdops awọn fe-jade ẹri be. Igi naa ti ṣe apẹrẹ pẹlu ẹsẹ ẹsẹ ni isalẹ rẹ ki pẹlu ipo ti ideri ipari oke ati dabaru, igi naa kii yoo fẹ jade nipasẹ alabọde paapaa ni ọran ti titẹ aiṣedeede ninu iho àtọwọdá.

12. Ipata Resistance Ati Sulfide Wahala Resistance
Awọn iyọọda ipata kan wa ni osi fun sisanra ogiri ara. Igi irin erogba, ọpa ti o wa titi, bọọlu, ijoko ati oruka ijoko ti wa labẹ itọlẹ nickel kemikali ni ibamu si ASTM B733 ati B656. Ni afikun, ọpọlọpọ awọn ohun elo sooro ipata wa fun awọn olumulo lati yan.
Gẹgẹbi awọn ibeere alabara, awọn ohun elo àtọwọdá le yan ni ibamu si NACE MR 0175/ISO 15156 tabi NACE MR 0103, ati pe iṣakoso didara ti o muna ati ayewo didara yẹ ki o ṣee ṣe lakoko iṣelọpọ lati le ni kikun pade awọn ibeere rẹ ni awọn iṣedede ati pade awọn ipo iṣẹ ni agbegbe sulfurization.

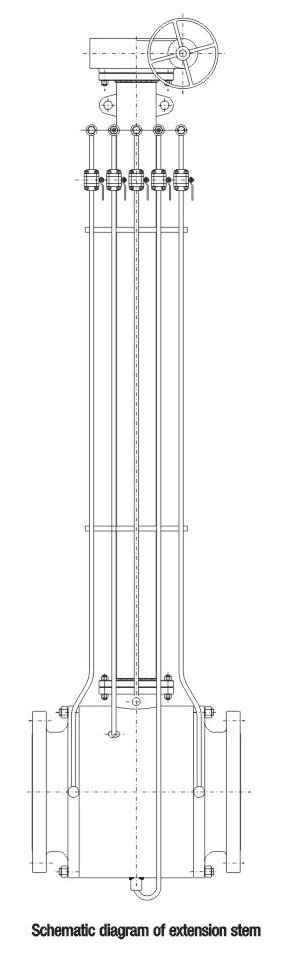

13. Itẹsiwaju yio
Bi fun awọn falifu ti a fi sii, igi itẹsiwaju le wa ni ipese ti o ba nilo iṣẹ ṣiṣe ilẹ. Igi itẹsiwaju jẹ ti yio, àtọwọdá abẹrẹ sealant, ati àtọwọdá idominugere ti o le fa siwaju si oke fun wewewe ti isẹ. Awọn olumulo yẹ ki o tọkasi awọn ibeere yio itẹsiwaju ati ipari nigbati o ba n gbe awọn aṣẹ.
Fun awọn falifu bọọlu ti o wa nipasẹ ina, pneumatic ati pneumatic –hydraulic awọn iṣẹ, ipari gigun gigun yẹ ki o wa lati aarin opo gigun ti epo si flange oke.
